產品介紹
工作原理
本產品是利用全封閉壓縮機機械制冷，冷卻槽內壁盤有冷卻銅盤管，制冷劑（氟利昂）通過水槽內壁的盤管不斷循環，對槽內冷媒進行冷卻，并通過內置循環泵、外接循環管路將冷媒輸送到配套設備夾層或冷凝盤管內，間接為反應器內物料進行降溫、對冷凝管接觸蒸汽進行冷卻、液化，

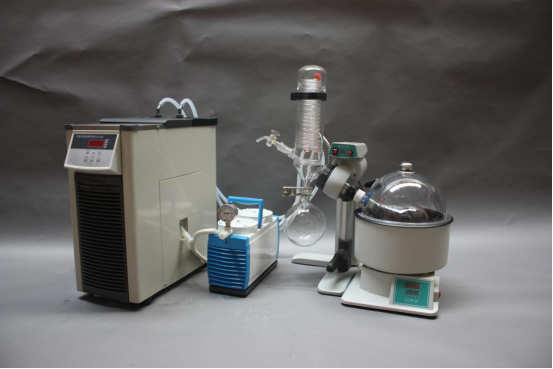

本產品一般可連接雙層反應釜的夾層、旋轉蒸發器、反應釜的冷凝盤管使用，也可將需冷卻的物體或容器直接放入浴槽內進行冷卻或反應。
從本產品的出口管路連接到釜體或冷凝器的下方進口管路，循環液再從上循環口出來通過管路回到本產品的進口，形成一個完整的循環空間。
技術參數
名稱 | 低溫冷卻液循環泵 | |

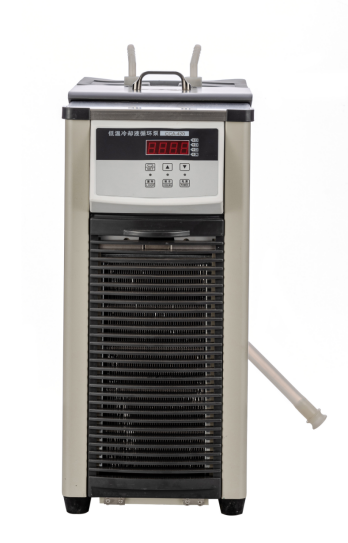

型號 | CCA-420 | |
使用溫度范圍 | -20 ~室溫 | |
最佳環境溫度 | 5 ~35 ℃ | |
環境濕度 | ≤70％通風 | |
電 源 | 單相220V/50HZ | |
安 全 保 護 | 延時、過電流 | |
顯示屏 | 液晶屏顯示、按鍵操作 | |
控溫精度 | ±0.1℃ | |
傳感器 | PT100 | |
整機總功率 | 640W | |
壓縮機 | 規格 | 小1P |
數量 | 1 | |
功率 | 500W | |
制冷量 | 1550W | |
循環泵 | 功率 | 100W |
揚程 | 1.5-2.7M | |
流量 | 8-16L/min | |
壓力 | ≤0.4MPa | |
風冷冷凝器
| 功率 | 40W |
換熱面積 | 3.8㎡ | |
風量 | 584m3/h | |
制冷劑 | R134A | |
冷凝盤管 | Φ8銅管鍍鎳 | |
機體材質 | 冷板噴塑防腐 | |
水槽容積尺寸 | 220×155×120mm | 約4L |
上蓋開口 | 155×105mm | |
外循環接口 | 寶塔接頭外徑Φ12mm | |
機器占空間尺寸 | 250×520×560mm寬深高 | |
機器凈重 | 28KG | |
外包裝尺寸 | 580×310×560mm紙箱0.1m3 | |
包裝重量 | 30KG | |
